Nuestros contactos auxiliares de montaje frontal no agregan profundidad al disyuntor de protección del motor y se instalan dentro de su ubicación; no se requiere un área de panel adicional. Los terminales con protección IP20 protegen contra el contacto accidental con partes bajo tensión. Estos contactos encajan y se instalan sin el uso de herramientas.

Nuestros contactos auxiliares de montaje lateral cuentan con terminales protegidos IP20 para proteger contra el contacto accidental con partes bajo tensión. Estos contactos encajan a presión en el lado izquierdo del interruptor automático de protección del motor y se instalan sin el uso de herramientas.

El módulo de contacto auxiliar indicador de disparo incluye contactos de sobrecarga y contactos de cortocircuito. Cuando ocurre un disparo por sobrecarga, los contactos de sobrecarga cambian de estado. Cuando ocurre un cortocircuito, los contactos de sobrecarga y los contactos de cortocircuito cambian de estado. Además de los contactos eléctricos, el módulo de contacto auxiliar indicador de disparo incluye una indicación de disparo mecánico: el botón azul sobresale del módulo después de un disparo por cortocircuito. Se puede instalar sin el uso de herramientas. Nota: El contacto auxiliar indicador de disparo y la barrera de terminales del lado de la línea son necesarios para lograr una construcción tipo E con un dispositivo de la serie 330-T25S.

La barrera de terminales separadora de fases proporciona mayores espacios libres eléctricos para cumplir con los requisitos del controlador de motor combinado autoprotegido (Tipo E) de UL 60947-4-1. La barrera terminal se puede instalar en campo en MPCB. Nota: La barrera de terminales separadora de fases y el contacto auxiliar indicador de disparo son necesarios para lograr una construcción tipo E con un dispositivo de la serie 330-T25S.

El módulo de disparo shunt permite que el disyuntor de protección del motor se "APAGUE" desde una ubicación remota. Se ajusta e instala en el lado derecho del MPCB sin el uso de herramientas. Terminales protegidos IP20 para proteger contra el contacto accidental con bajo tensión. Amplio rango de voltajes de operación 50/60Hz. Se puede utilizar junto con contactos auxiliares montados en la parte frontal y lateral.

El módulo de disparo subtensión dispara automáticamente el disyuntor de protección del motor cuando la tensión de alimentación es inferior al 70 - 35 % de la tensión nominal del módulo de disparo por subtensión. Los módulos de liberación de bajo voltaje son ideales para garantizar que los motores no se reinicien automáticamente después de un corte de energía cuando el MPCB se usa solo como un controlador de motor manual. Se ajusta e instala en el lado derecho del MPCB sin el uso de herramientas. Terminales protegidos IP20 para proteger contra el contacto accidental con partes bajo tensión. Amplio rango de voltajes de operación 50/60Hz. Se puede utilizar junto con contactos auxiliares montados en la parte frontal y lateral.

El terminal de alimentación acepta los conductores del circuito derivado principal y distribuye energía a los enlaces comunes del 330-CL. El terminal de alimentación se superpone al enlace común cuando se instala. Terminales protegidos IP20 para proteger contra el contacto accidental con partes bajo tensión. Clasificación de corriente continua: 63A.

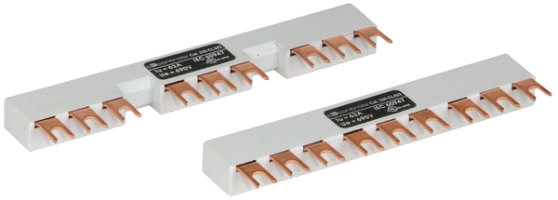

El peine de distribución proporciona un medio conveniente para distribuir energía trifásica a un grupo de circuitos de protección de motores. Los peines de distribución de separación de 45 mm se utilizan con interruptores automáticos de protección de motor sin módulos de contactos auxiliares o con un módulo de contactos auxiliares montado en la parte delantera. Los peines de distribución de separación de 54 mm se utilizan con interruptores automáticos de protección de motor con un módulo de contactos auxiliares de montaje lateral. Construcción IP20 para proteger contra el contacto accidental con partes bajo tensión. Se usa junto con el terminal de alimentación.

La tapa reguladora evita el ajuste involuntario o no autorizado de la configuración del selector de corriente a plena carga del disyuntor de protección del motor.

La cubierta amarilla con el símbolo de peligro estampado es para cubrir los terminales no utilizados de los peines de distribución 330-CL. El uso de la cubierta aísla los terminales no utilizados y permite la fácil instalación de disyuntores de protección de motor adicionales en el futuro.

El módulo de enlace contactor del disyuntor proporciona un enlace mecánico y eléctrico entre un disyuntor de protección de motor y un contactor de la serie 300. El módulo de unión facilita el ensamblaje del arrancador y permite que el ensamblaje del arrancador se instale en uno o dos rieles DIN de 35 mm.

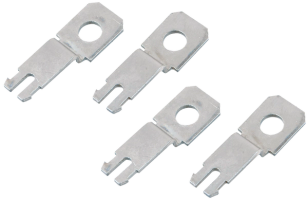

El kit de pie de montaje permite montar los disyuntores de protección de motor en un panel en lugar de instalarlos en un riel DIN de 35 mm.

Nuestros mangos de operación externos brindan una activación confiable de los arrancadores MPCB Serie 330 y DOL Serie 630 desde el exterior del gabinete y se pueden cerrar con candado con hasta tres candados. El enclavamiento de la puerta se puede abrir en la posición APAGADO. El eje de operación se puede cortar a la medida para encajar en gabinetes de hasta 421 mm (16-37/64") de profundidad.

La caja moldeada es un diseño de ajuste personalizado específicamente para usar con nuestros disyuntores de protección de motor Serie 330. Certificado CE con una calificación ambiental IP55.

Disponible en dos tamaños de marco: tamaño de marco 1: ancho de montaje interno de 55 mm que permite el montaje de un contacto auxiliar de montaje lateral, y tamaño de marco 2: ancho de montaje interno de 65 mm que permite el montaje de un módulo de liberación de derivación o un módulo de mínima tensión.

La caja tiene conexiones neutrales y de tierra integradas, y 4 orificios ciegos PG16 estándar (2 en la parte superior y 2 en la parte inferior).

El mango de operación puede cerrarse con candado en la posición "APAGADO" con hasta 3 candados.
