¡Disyuntores en miniatura desde $11.61! Configure a continuación.
- Construcción de 17,5 mm de ancho por poste.
- Incluye elementos de disparo tanto térmico como magnético.
- Disponible en múltiples polos, hasta 3 más neutro. Consulte a la fábrica para conocer la disponibilidad del polo neutro.
- Clasificación de corriente de cortocircuito de 10 kA a 480 Y/277 V en todas las construcciones.
- Configuraciones de corriente de funcionamiento de 0,5 a 63 amperios.
- Flexible para aplicaciones de CA y CC.
- Curvas de disparo dobles: B, C y D.
Los 5 mejores UL 489
- 3P, C Curve, 10A
- p/n: 1100-CB3C2U10
- 3P, C Curve, 1.0A
- p/n: 1100-CB3C2D10
- 3P, D Curve, 40A
- p/n: 1100-CB3D2U40
- 1P, C Curve, 5.0A
- p/n: 1100-CB1C2D50
- 3P, D Curve, 32A
- p/n: 1100-CB3D2U32
Los 5 mejores UL 1077
- 2P, D Curve, 4.0A
- p/n: 1100-SP2D2D40
- 2P, C Curve, 5.0A
- p/n: 1100-SP2C2D50
- 1P, C Curve, 6.0A
- p/n: 1100-SP1C2D60
- 1P, C Curve, 2.0A
- p/n: 1100-SP1C2D20
- 1P, C Curve, 5.0A
- p/n: 1100-SP1C2D50
Cuando hablamos de maquinaria industrial, es fundamental asegurarse de que los paneles eléctricos estén diseñados y construidos con la SCCR adecuada para mantener el sistema, eliminar el tiempo de inactividad y aumentar la seguridad de los trabajadores. El objetivo de este artículo es explicar por qué es importante y cómo encontrar los cálculos necesarios.
Nuestros nuevos disyuntores en miniatura UL 489 y UL 1077 son los más seguros de la industria y ofrecen un diseño y funcionalidad eficientes, flexibles y fáciles de usar.
Construcción de 17,5 mm de ancho por poste para reducir el tamaño del panel. Esto permite paneles de control más pequeños.
Construcción de 17,5 mm de ancho por poste para reducir el tamaño del panel. Esto permite paneles de control más pequeños.
Clasificación de cortocircuito de 10 kA @ 480Y/277 V en todos los rangos de corriente: la clasificación de interrupción más alta disponible en el mercado.
Disponible en construcciones de un polo, un polo + neutro, dos polos, tres polos y tres polos + neutro e incluye elementos de disparo térmico y magnético para protección contra sobrecarga y cortocircuito.
Hasta 21 configuraciones únicas de corriente operativa de 0,5 a 63 A y flexibles para usar en aplicaciones de CA y CC.
Mantener la manija de operación en la posición ON no evitará que se dispare el disyuntor en miniatura.
Las curvas de disparo C tienen un retraso de disparo térmico bajo y una función de disparo de rango medio, mientras que las curvas de disparo D tienen un retraso de disparo térmico alto y un punto de disparo magnético muy alto.
Tornillos cautivos y terminales cerrados con diseño de orejetas para un cableado flexible y sin complicaciones. Los terminales de estilo doble aceptan cables trenzados de 2,08 mm2 a 26,67 mm2 (#14 a #3 AWG) y terminales de barra colectora, y cuentan con protección IP20 contra el contacto accidental con partes activas.
Montaje en carril DIN de 35 mm para una instalación y extracción rápida y sencilla.
525 Números de catálogo únicos.
Nuestros disyuntores de derivación UL 489 y protectores suplementarios UL 1077 ofrecen una amplia gama de tamaños de polos, rangos de amperaje y curvas de disparo, lo que proporciona un rendimiento superior y entornos de aplicación flexibles.
- 17,5 mm de ancho por polo fabricado
- Incluye elementos de disparo tanto térmico como magnético.
- Unipolar, unipolar + neutro, bipolar, tripolar y tripolar + neutro
- Configuraciones de corriente de funcionamiento de 0,5 a 63 amperios
- Flexible para aplicaciones de CA y CC
- Curvas de disparo doble C y D
- 17,5 mm de ancho por polo fabricado
- Incluye elementos de disparo tanto térmico como magnético.
- Unipolar, unipolar + neutro, bipolar, tripolar y tripolar + neutro
- Configuraciones de corriente de funcionamiento de 0,5 a 63 amperios
- Flexible para aplicaciones de CA y CC
- Curvas de disparo triple: B, C y D
- Los accesorios a presión se instalan fácilmente sin el uso de herramientas; además, las barras colectoras también ayudan a reducir los costos de ensamblaje e instalación.
- Contactos auxiliares de montaje lateral para indicación remota del estado de la conexión del dispositivo y una versión con alarma para indicar que el dispositivo se ha disparado.
- Módulo de disparo en derivación para disparo remoto.
- El accesorio de bloqueo cuando se usa con un candado garantiza la seguridad necesaria durante las actividades de mantenimiento.
- Lock-off attachment when used with a padlock ensures the security necessary during maintenance activities.
La línea de c3controls de interruptores en miniatura Serie 1100 UL 489 y UL 1077 proporciona protección segura contra cortocircuitos y sobrecargas para toda su división y recorrido de protección de circuitos de dispositivos.
Nuestros disyuntores en miniatura de la serie 1100 están listados y reconocidos por UL, y cuentan con la marca CE para cumplir con los requisitos de los estándares globales y cumplen con las directivas RoHS.
Clasificación de corriente de cortocircuito de 10 kA a 480 Y/277 V en todas las construcciones.

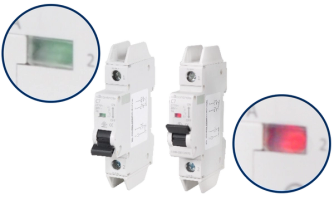

Las etiquetas y marcas de alta visibilidad se pueden ver desde el frente y el costado del dispositivo para una fácil instalación. Cuenta con una ventana de estado codificada por colores para una visualización clara del estado del interruptor (Verde = Disparado, Rojo = ENCENDIDO).
La carga y línea IP20 ofrecen seguridad en los terminales evitando el contacto accidental de los dedos con partes baja tensión.
¿Todavía no está seguro? Ofrecemos muestras gratuitas de muchos de nuestros productos. Sin condiciones. Creemos en nuestros productos y creemos que usted también lo hará, una vez que los pruebe.
Guía rápida: UL 489 o UL 1077 en paneles y equipos de control
¿Cuándo un disyuntor no es un disyuntor? Cuando se trata de un protector suplementario UL 1077. ¿Por qué? Lea este breve documento técnico "UL 489 o UL 1077 en paneles y equipos de control: una guía rápida" para comprender las diferencias y cuándo aplicar uno u otro.
Comprender las curvas de disparo
Las curvas de disparo para dispositivos de protección de circuitos es uno de esos temas que algunas personas evitan porque lo encuentra algo intimidante. Una de las mejores maneras de aprender algo, es enseñándolo a otros. Este documento sobre la comprensión de las curvas de disparo es un concepto simplificado que elimina la mayor parte de las matemáticas aterradoras y se centra en la información clave que necesita saber para comprender por qué las curvas de disparo son importantes, cómo leerlas y mantener una conversación inteligente.
Comprender la SCCR o clasificación de corriente de cortocircuito
¿Cómo se previene el humo en un sistema de control industrial? Parte de esa respuesta es una comprensión profunda de cómo seleccionar y aplicar interruptores automáticos. Para hacerlo, debe comprender el concepto de valores nominales de corriente de cortocircuito o SCCR. Este breve documento técnico de c3controls puede ayudarlo a comenzar a comprender el SCCR.
Mejore el valor de su aplicación con accesorios para disyuntores en miniatura
Un disyuntor en miniatura independiente es solo un interruptor dependiente de la corriente que, cuando se activa, se apaga automáticamente, interrumpiendo la alimentación en caso de sobrecarga o cortocircuito.
Los disyuntores en miniatura pueden ofrecer mucho más que solo protección actual. Lea nuestro documento técnico para saber cómo el uso de accesorios puede convertir un MCB de uso único en un conjunto de usos múltiples
Disyuntores en miniatura: descripción general
Nuestra nueva línea de disyuntores en miniatura de la serie 1100 está disponible en UL 489 y UL 1077 e incluye elementos de disparo térmico y magnético para protección contra sobrecarga y cortocircuito. Están disponibles en configuraciones de uno, uno + neutro, dos, tres y tres + neutro con valores nominales de corriente de 0,5 A a 63 A. Los disyuntores derivados UL 489 brindan protección a los circuitos derivados y cumplen completamente con los estándares de disyuntores UL 489. Los protectores complementarios UL 1077 brindan protección de dispositivos en todo el recorrido y cumplen completamente con los estándares de protectores complementarios UL 1077.
Mire este video para obtener más información sobre las características
Guía rápida: UL 489 o UL 1077 en paneles y equipos de control
Es muy común entre los fabricantes de máquinas preguntarse cuándo usar un protector suplementario UL 1077 o un disyuntor de circuito derivado UL 48. La regla general es que un disyuntor UL 489 puede proteger varios dispositivos a la vez, mientras que un protector suplementario UL 1077 protege un dispositivo.
Mira este video para entender las diferencias entre cada uno.
Comprender las curvas de disparo
¿Qué es una curva de disparo? En pocas palabras, una curva de disparo es una representación gráfica del comportamiento esperado de un dispositivo de protección. La elección de la curva de disparo correcta para su aplicación proporciona una protección de circuito confiable, al mismo tiempo que limita los disparos falsos o molestos. Los dispositivos de protección vienen en muchas formas, incluidos fusibles, interruptores en miniatura, interruptores en caja moldeada, protectores suplementarios, interruptores guardamotores, relés de sobrecarga, fusibles electrónicos e interruptores de aire.
Mire este video para comprender el concepto de curvas de disparo, cómo leerlas y comprenderlas.
Comprender la SCCR o clasificación de corriente de corto circuito?
¿Qué es la SCCR y porqué es importante? SCCR son las siglas para Short-Circuit Current Rating o clasificación de corriente de corto circuito. Es la máxima corriente de cortocircuito que un componente eléctrico puede soportar de manera segura sin causar una descarga eléctrica o peligro de incendio. Exceder el SCCR puede causar fallas catastróficas y violentas en el equipo y los componentes
Mire este video para saber por qué SCCR es importante y cómo encontrar los cálculos necesarios.
Mejore su aplicación con accesorios para disyuntores en miniatura.
Descubra cómo nuestros accesorios MCB pueden mejorar su aplicación. Desde contactos auxiliares hasta accesorios de bloqueo, un simple accesorio puede mejorar su panel de control.
Descargue nuestro catálogo. ¡Es muy completo y fácil de usar!
